شیر یکطرفه دریچه ای سیم CIM80

شیر یکطرفه دریچه ای سیم CIM80

ویژگی های کلیدی
  • جنس عمده شیر: برنج فورج شده
  • کشور سازنده: ایتالیا
  • سایز بندی: از 1/2 تا 4 اینچ
  • موارد مصرف: آب و سوخت (غیر خوردنده)

توضیحات

شیر یکطرفه دریچه ای سیم CIM80

شیر یکطرفه دریچه ای سیم CIM80 دارای مشخصات از قبیل ذیل است : Check Swing Valve- PN16

شیر CIM 80 منطبق با استانداردهای EN12266-1 و EN ISO 9001 و BS 5154 تولید شده است و می تواند در موارد ذیل مورد استفاده باشد.

  • سیستم های گرمایشی
  • سیستمهای بهداشتی و پنوماتیک
  • لوله کشی منازل
  • سیستم های آبیاری
  • سیستم های جداسازی خودکار
  • پمپ ها و در سیستم مایعات غیر خورنده

نوع رزوه

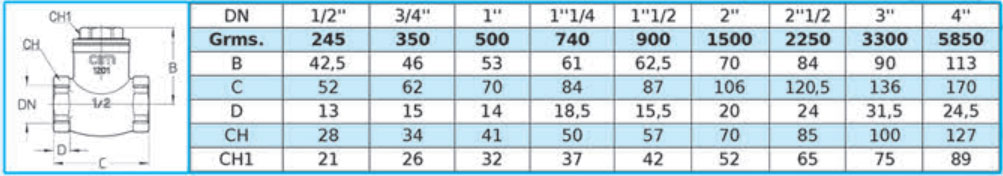

استاندارد رزوه شیرهای یک طرفه سیم ایتالیا
استاندارد رزوه شیرهای یک طرفه سیم ایتالیا

استاندارد: رزوه های موازی بر اساس استاندارد ISO 228

سفارشی: رزوه NPT بر اساس استاندارد ANSI.B.1.120.1

مشخصات فنی:

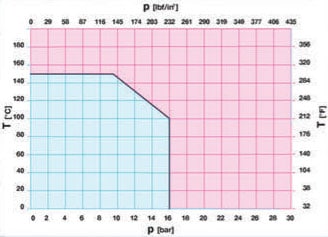

مشخصات فنی شیر یکطرفه سیم
مشخصات فنی شیر یکطرفه سیم

فشارهای آزمایش هیدرواستاتیک

بدنه: 25 بار (برابر با 250 متر ارتفاع ستون آب)

دیسک داخل: 18 بار

سرویس سرد:

بر اساس فشار 16بار از دمای 10 درجه زیر صفر تا دمای 150 درجه سانتیگراد

سایز 1/4 تا 4 اینچ pn20 دمای 10 درجه زیرصفر تا دمای 170 درجه سانتیگراد

بخار اشباع شده:

فشار 9 بار در 150 درجه سانتیگراد

دبی عبوری: متناسب با ابعاد شیر متغیر

جنس قطعات



بدنه: از 1/4 اینچ الی 4 اینچ (بدنه 5 اینچ و 6 اینچ برنزی)

استاندارد آلیاژ برنج: EN1982-CC754KS

کلاهک: برنج پرسی گرم

محور: برنج ماشین کاری شده

واشر آب بند میله اصلی: فیبر بسیار مقاوم مناسب تا حداکثر دمای 250 درجه سانتیگراد

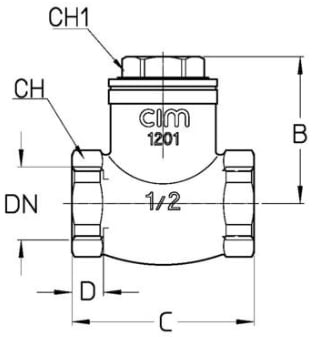

نقشه مشخصات فنی شیر فلکه سیم ایتالیا

نقشه حدودی شیر یکطرفه سیم ایتالیا
نقشه حدودی شیر یکطرفه سیم ایتالیا

نقشه حدودی شیر یکطرفه سیم

DN1/2”3/4”1″1″1/41″1/22″2″1/23″4″
Φ mm1319,4263238,550,46476,2101,6
Grms.28040054583012401850345550908825
A556065758090120140175
B8197107,5121,5142165,5212250296,5
C4448556165719298107
D121315,516,51819242628
CH127334050566985100130
CH22224263242526080110
CH3192121252529333745
d889101112161719

مشخصات فنی شیر یکطرفه دریچه ای سیم CIM80

DN1/2″3/4″1″1″1/41″1/22″2″1/23″4″
KV103661901892764507861476

KV: جریان متر مکعب بر ساعت در افت فشار یک بار

سایت اصلی شرکت سیم ایتالیا

دیگ محصولات سیم ایتالیا
